Reparaturanleitungen Smartphone Samsung Galaxy S7 edge Displaytausch - Anleitung

Setzen Sie sich vorab gründlich mit dem Innenleben Ihres S7 edge auseinander und informieren Sie sich genau darüber, wie Sie beim Displaywechsel vorgehen müssen. Am Tag der Reparatur sollten Sie auf jeden Fall genügend Zeit einplanen, damit Sie nicht mittendrin abbrechen müssen. Nutzen Sie einen sauberen und ordentlichen Tisch mit genügend Platz.

Das Samsung Galaxy S7 edge besteht aus vielen kleinen Teilen und ist mit zahlreichen Schrauben befestigt. Daher müssen Sie gut aufpassen, dass Sie nichts verlieren oder durcheinander bringen. Wir empfehlen die Verwendung einer beschreibbaren Magnettafel. Auf dieser können Sie sich eine Skizze anfertigen und alle Teile entsprechend ablegen.

Da Sie hier mit einem elektrischen Gerät hantieren, sollten Sie sich auch über das Thema statische Ladung Gedanken machen. Um während der Handyreparatur keine Probleme durch Funken oder Kurzschlüsse zu bekommen, sollten Sie sich zwischendurch statisch entladen. Dies gelingt beispielsweise durch eine ESD-Manschette oder durch Anfassen eines geerdeten Heizkörpers.

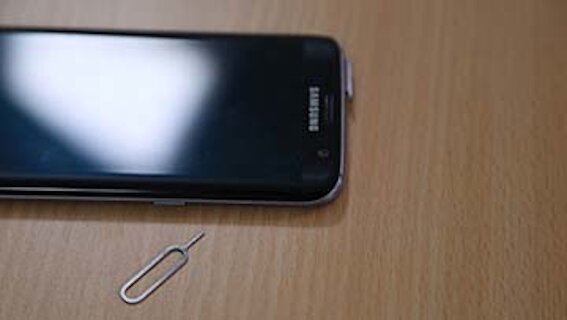

Bevor Sie mit dem S7 edge Displaytausch starten, müssen Sie noch den SIM-Schlitten entnehmen. Ansonsten stört dieser später beim Entfernen des Motherboard. Nehmen Sie eine SIM-Pin zur Hand und pieken Sie damit in das kleine Loch neben dem SIM-Slot. Anschließend fährt der SIM-Schlitten heraus und kann entnommen werden.

Da die Rückwand des S7 edge verklebt ist, wird Hitze benötigt, um das Backcover abzunehmen. Dies gelingt sehr gut mit Gelkissen. Legen Sie zwei Stück bei etwa 500 Watt für ca. fünf Minuten in die Mikrowelle. Anschließend können Sie damit schonend Ihr Samsung Smartphone erwärmen.

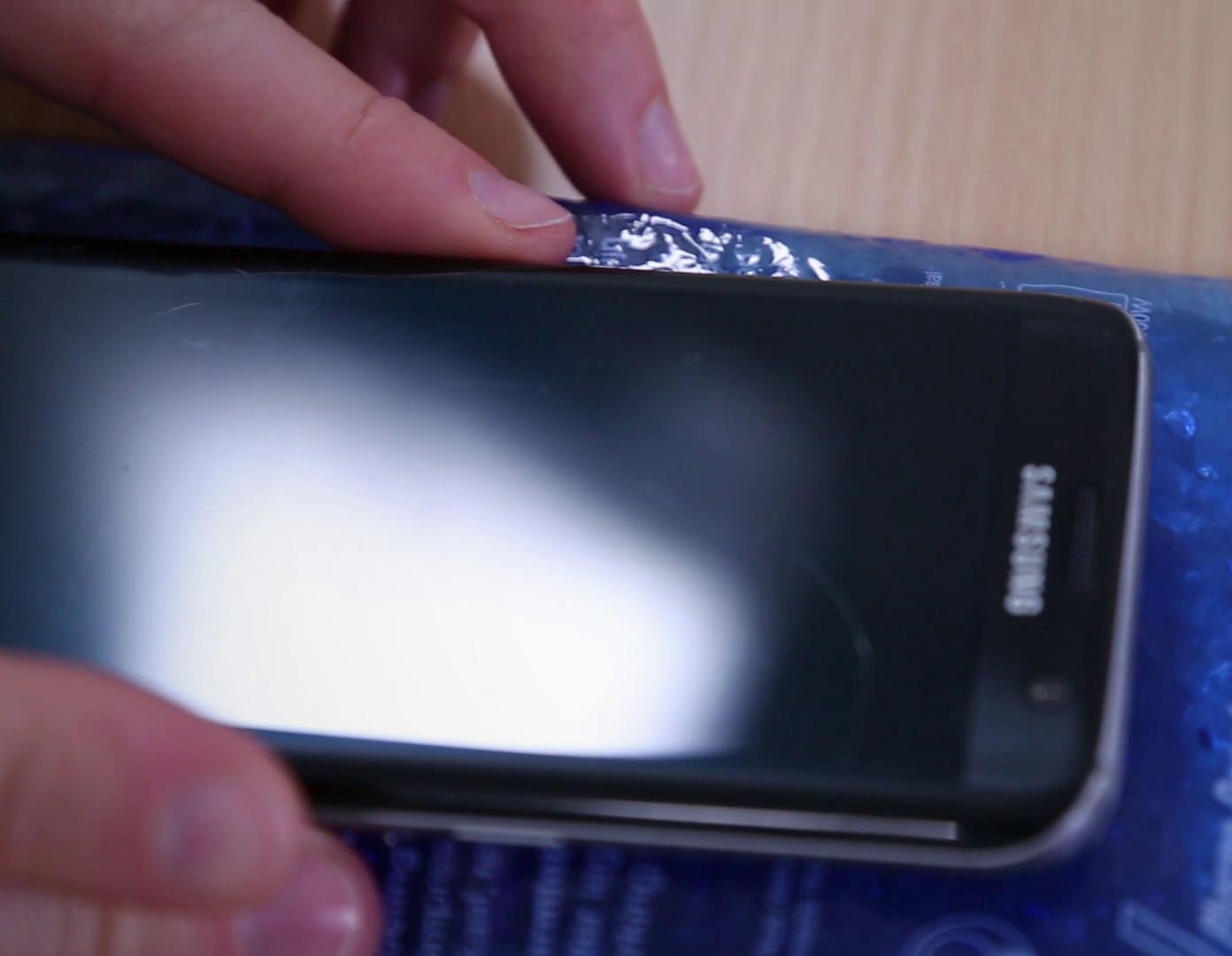

Wenn die Gelkissen so heiß sind, dass Sie diese gerade noch anfassen können, legen Sie die Kissen auf und unter Ihr Smartphone. Es kann bis zu einer Viertelstunde dauern, bis der Kleber weich genug ist und Sie die Rückwand ablösen können. Klappt dies noch nicht, lassen Sie die Gelkissen etwas länger auf Ihrem Smartphone liegen oder erhitze Sie diese erneut.

Nun können Sie das Samsung Galaxy S7 edge Backcover abnehmen. Dies gelingt am besten, indem Sie vorsichtig mit einem Spudger einmal um die Rückwand des Handys fahren, um diese zu lösen. Anschließend setzen Sie einen kleinen Saugnapf auf das Backcover und ziehen es behutsam nach oben ab.

Jetzt müssen Sie zunächst viele kleine Schrauben lösen. Nutzen Sie dafür einen Schraubendreher PH00 und legen Sie die Schrauben bestenfalls auf dem Magnetboard ab. Nachdem Alle entfernt sind, können Sie die Abdeckungen des Motherboards mitsamt der Induktionsspule und des Lautsprechers abnehmen und beiseite legen.

Bevor Sie den Akku herausnehmen können, müssen Sie noch die Steckverbindung zwischen Akku und Motherboard lösen. Daraufhin können Sie den Akku mithilfe eines Spachtels heraushebeln. Sollte Ihr Akku gerne mal schlapp machen, wäre nun auch eine gute Gelegenheit dafür, ihn auszutauschen.

Lösen Sie nun sämtliche Steckverbindungen des Motherboards. Stecken Sie außerdem die Frontkamera ab und entnehmen Sie diese aus dem Smartphone. Anschließend können Sie das Motherboard herausnehmen. Bauen Sie außerdem Hörmuschel und Vibrationsmotor aus, um diese für das neue Display nutzen zu können.

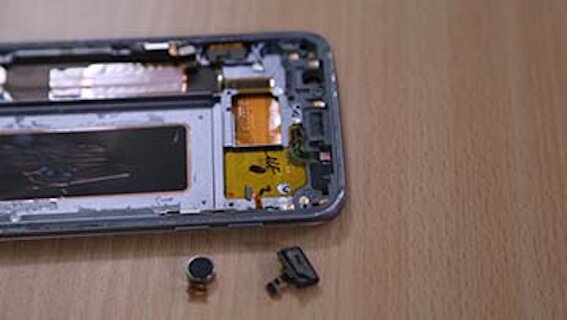

Nehmen Sie nun Ihre neue Displayeinheit zur Hand. In diese können Sie die Komponenten aus Ihrem alten Display einbauen. Setzen Sie Vibrationsmotor, Hörmuschel, Motherboard und Frontkamera an den korrekten Stellen ein. Stecken Sie außerdem die Flachbandkabel wieder fest, damit alle Bauteile später funktionieren.

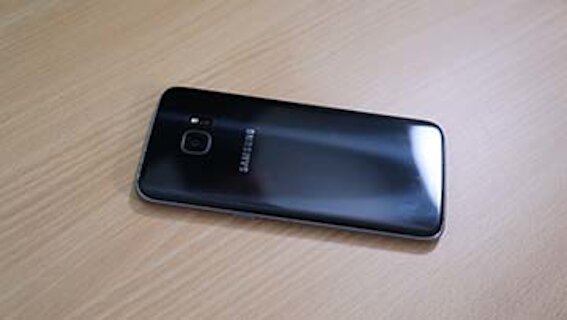

Setzen Sie Ihren Akku ein und verbinden Sie ihn mit dem Motherboard. Anschließend legen Sie die Abdeckungen sowie Induktionsspule wieder auf und drehen sämtliche Schrauben fest. Nun setzen Sie die Rückwand auf, hält diese nicht, verwenden Sie ein neues Klebepad. Zum Schluss müssen Sie noch den SIM-Slot einsetzen und schon ist der Samsung Galaxy S7 edge Displaytausch geschafft.
