Bevor Sie sich an den S6 edge Displaytausch setzen, sollten Sie alles gut vorbereiten. Legen Sie sich das benötigte Ersatzteil und alle Werkzeuge zurecht. Eine beschreibbare Magnettafel kann Ihnen beim Ordnung halten helfen. Zudem wird empfohlen, vor der Reparatur die Funktion des Fingerabdrucksensors zu deaktivieren.

Schrauben können alle unterschiedliche Längen haben. Darüber hinaus befinden sich eine Menge Komponenten an den unterschiedlichsten Stellen, bei denen man unbedingt auf die Zuordnung achten muss. Wir empfehlen ein beschreibbares Magnetpad, auf das Sie eine Skizze Ihres Smartphones malen. Alternativ geht auch ein Blatt Papier. Damit nichts verrutscht, sollten Sie vielleicht die einzelnen Teile mit Klebefilm befestigen.

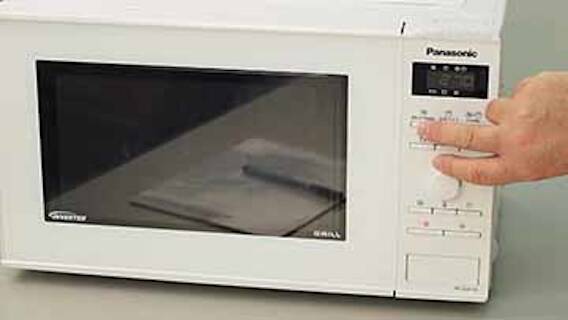

Als erstes müssen Sie ein Gelkissen erhitzen. Das Smartphone ist verklebt, mit der Wärme können Sie den Kleber aufweichen, damit Sie es auseinandernehmen können. Erhitzen Sie Ihr Gelkissen für zwei bis drei Minuten bei circa 500-600 Watt in der Mikrowelle. Ist es noch nicht warm genug, können Sie schrittweise Zeit dazunehmen, bis sich das Gelkissen warm genug, aber nicht heiß anfühlt. Bei 90 Grad kann es platzen. Von der unkontrollierten Hitzeverteilung bei Fön und Co. raten wir ab.

Ist Ihr Gelkissen heiß genug, legen Sie es auf Ihr Smartphone. Nun müssen Sie ca. 15 Minuten warten, bis der Kleber weich genug ist. Sollten Sie dann trotzdem noch nicht weitermachen können, müssen Sie das Gelkissen noch länger auf dem Handy liegen lassen und ggf. nochmal in der Mikrowelle erwärmen.

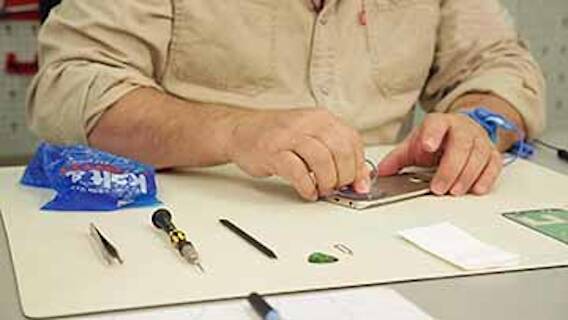

Wenn der Kleber weich genug ist, können Sie nun das Backcover ablösen. Nehmen Sie hierzu zunächst einen Saugnapf und setzen Sie ihn auf der Rückseite unten an. Dann ziehen Sie ihn vorsichtig etwas hoch und schieben dann ein Plektron in die entstehende Lücke. Fahren Sie dann vorsichtig mit dem Plektron einmal rund um das Handy. Anschließend können Sie die Rückwand mit dem Saugnapf abheben.

Entfernen Sie am besten jetzt schon einmal den SIM-Schlitten, damit dieser Ihnen im Laufe der Reparatur nicht im Weg ist. Nutzen Sie hierfür eine SIM-Nadel. So kommt der SIM-Schlitten durch leichten Druck  in das kleine Loch an der Seite des Handys hervor und kann beiseitegelegt werden.

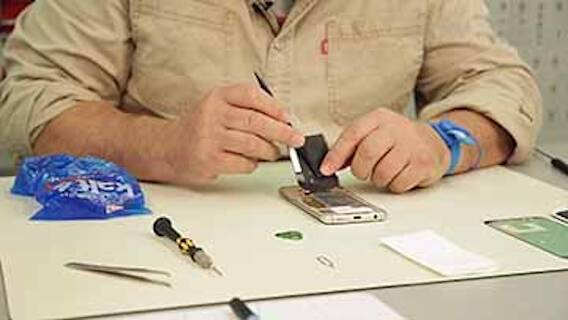

Nun können Sie sich im nächsten Schritt der Induktionsspule zuwenden, da auch diese sich durch die Erwärmung des Klebers lösen lässt. Seien Sie dabei vorsichtig, damit Sie sie nicht kaputt machen. Klappen Sie die Induktionsspule hoch, damit Sie anschließend die Schrauben lösen können.

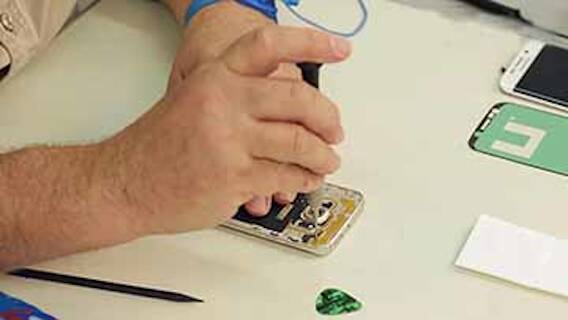

Jetzt müssen insgesamt 13 Schrauben gelöst werden. Nutzen Sie dafür einen Schraubendreher Kreuzschlitz PH00. Um eine bessere Übersicht zu behalten, können Sie sie beispielsweise auf eine beschreibbare Magnettafel legen, auf der Sie zuvor eine Skizze des Smartphones angefertigt haben.

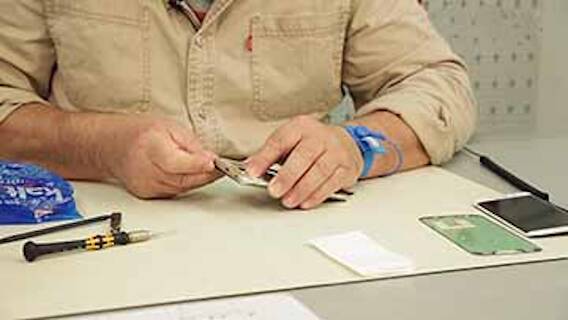

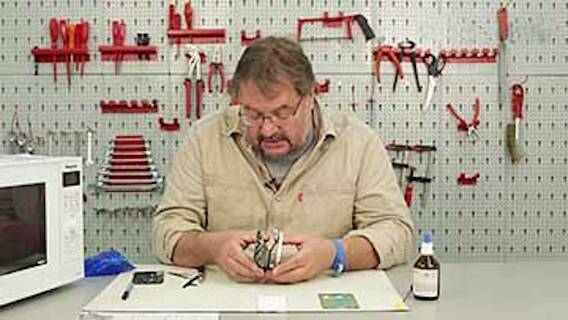

Sind alle Schrauben herausgedreht, kannst du die Displayeinheit ausbauen. Diese kann aus dem Mittelrahmen herausgedrückt werden. Drücke dafür am besten unten auf den Akku und nimm ein Plektron zu Hilfe, um die Displayeinheit vom Mittelrahmen zu lösen. Lege dann dir Mittelrahmen mit der Induktionsspule zur Seite.

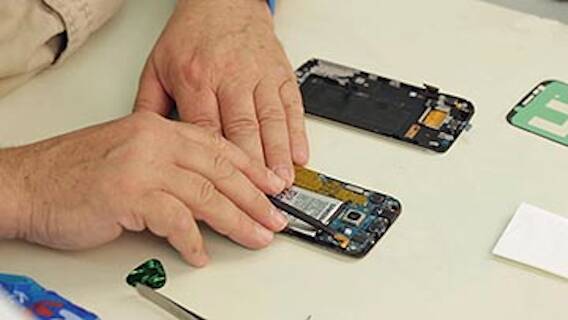

Wenn Sie nun die Displayeinheit vor sich liegen haben, können Sie zunächst die Steckverbindungen zwischen den einzelnen Komponenten und dem Motherboard lösen. Dasselbe machen Sie mit den Antennenkabeln. In diesem Schritt können Sie auch die Frontkamera mit einem Spatel oder Plektron vom Motherboard ablösen und beiseitelegen.

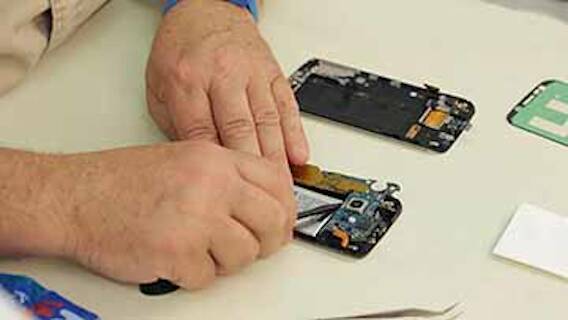

Nun können Sie das Motherboard aus dem Samsung Galaxy S6 edge herausnehmen. Gehen Sie hierbei vorsichtig vor, da es auch an der Rückseite noch per Steckverbindung mit der USB-Buchse des Handys verbunden ist. Lösen Sie auch diese Verbindung, bevor Sie das Motherboard komplett entnehmen.

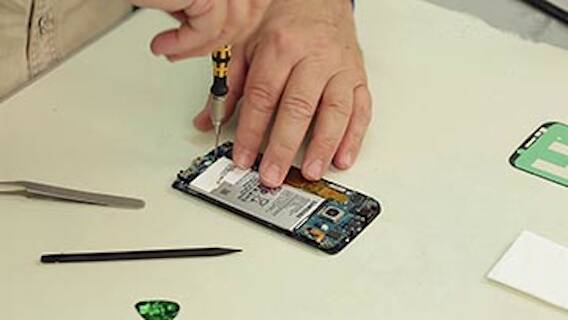

Als nächstes kann der USB-Port in die neue Displayeinheit eingestezt werden. Hierfür müssen Sie zunächst zwei Schrauben lösen, die die Buchse an Ort und Stelle halten. Nun können Sie die Platine ablösen. Seien Sie dabei sehr vorsichtig, das Sie das Flachbandkabel nicht verletzten und die gesamte Komponente an einem Stück entfernen.

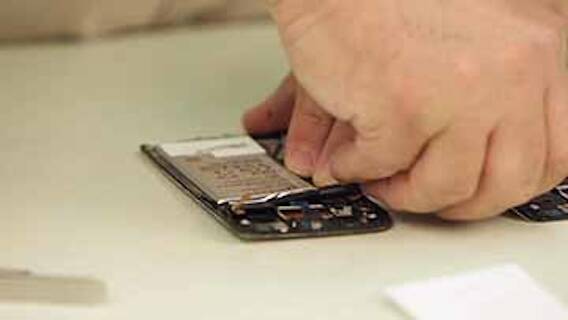

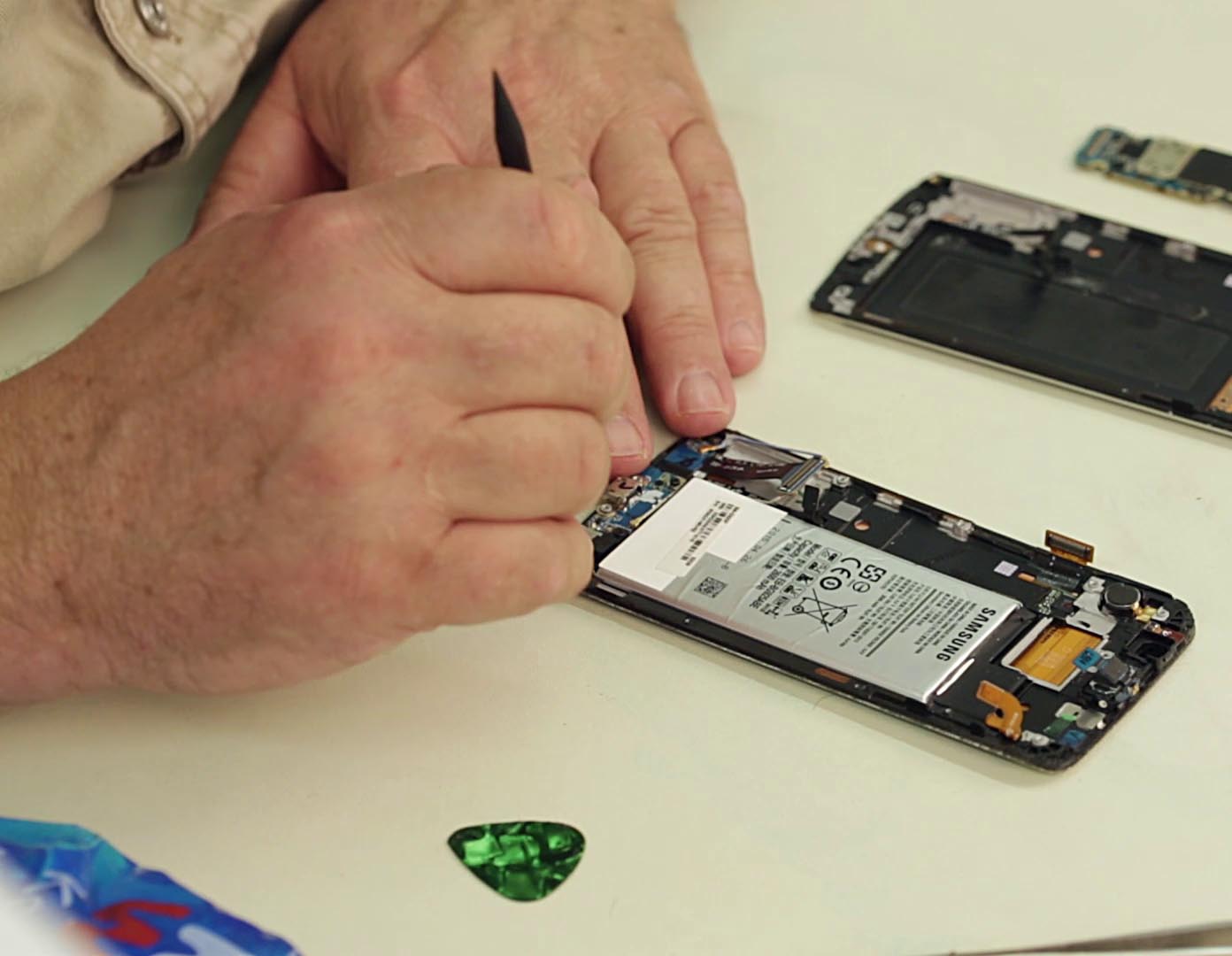

Beim Entfernen des Akkus sollten Sie ein paar Dinge beachten. Nutzen Sie hier bestenfalls isoliertes Werkzeug. Passen Sie auf, dass Sie den Akku nicht verbiegen oder beschädigen, wenn Sie den Akku weiterhin verwenden möchten. Hebeln Sie ihn vorsichtig aus dem Gerät. Sollte er sich nicht lösen lassen, können Sie noch einmal ein heißes Gelkissen darauflegen, um den Kleber aufzuweichen.

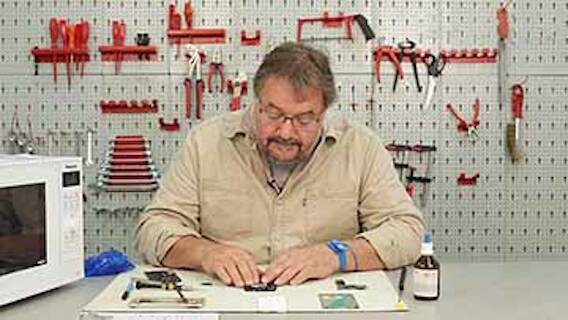

Der Akku kann jetzt in die neue Displayeinheit umgesetzt werden. Hier muss er fixiert werden. Dafür können Sie normale Doppelklebestreifen verwenden. Dies ist notwendig, damit der Akku fest an seinem Platz sitzt und nicht umherrutscht. Nur so ist eine korrekte Funktionsweise gewährleistet.

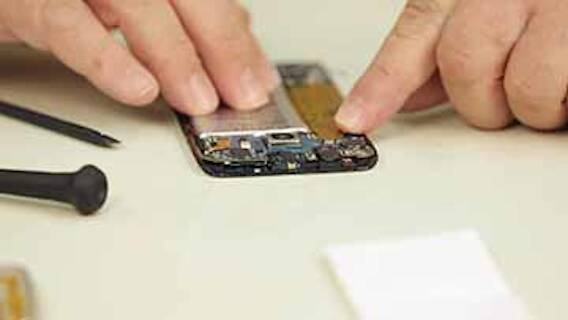

Nachdem der Akku eingesetzt wurde, können Sie das Motherboard wieder einbauen. Dabei müssen Sie auch alle Flachbandstecker wieder verbinden. Achten Sie darauf, dass Sie den Kontakt richtig herstellen und nichts kaputt geht. Setzen Sie außerdem die Frontkamera in deine neue Displayeinheit ein.

Der nächste Schritt ist es, die USB-Platine in Ihr neues Display einzubauen. Hierfür müssen Sie sie an die richtige Stelle setzen und die beiden Schrauben wieder festdrehen. So ist gewährleistet, dass Ihr USB-Anschluss auch nach der Reparatur in Eigenregie noch problemlos funktioniert.

Jetzt kann die neue Displayeinheit in den Mittelrahmen eingesetzt werden. Dabei fangen Sie am besten unten bei der USB-Buchse an und drücken dann nach und nach den Rest fest, bis alles richtig eingerastet ist. Anschließend drücken Sie die Induktionsspule wieder fest.

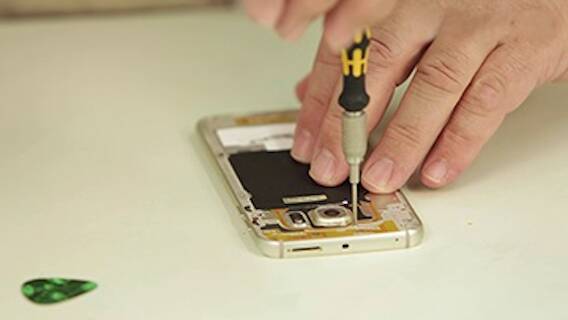

Nun müssen Sie die 13 Schrauben, die Sie zu Beginn herausgedreht hatten, wieder befestigen. Drehen Sie sie mit dem Kreuzschlitz Schraubendreher PH00 wieder an Ort und Stelle, damit Ihr Smartphone wieder zusammenhält und alles korrekt funktionieren kann.

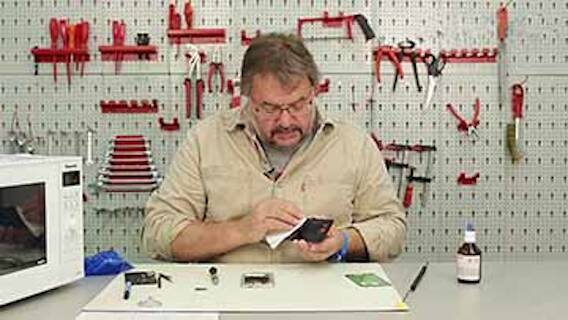

Bei dieser Gelegenheit können Sie Ihr Backcover reinigen. Entfernen Sie überflüssige Klebereste. Dies klappt am besten mit etwas Reinigungsalkohol. Geben Sie diesen auf ein Tuch und reiben Sie vorsichtig über die Rückwand des Samsung Smartphones.

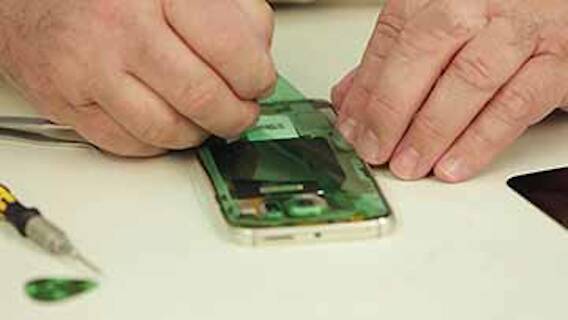

Bevor Sie Ihr Backcover wieder am Handy befestigen können, müssen Sie einen für das Smartphone passenden Klebestreifen anbringen, der die später die Rückwand an Ort und Stelle hält. Drücken Sie den Klebestreifen richtig fest und ziehen dann die Folie ab, die ihn bedeckt.

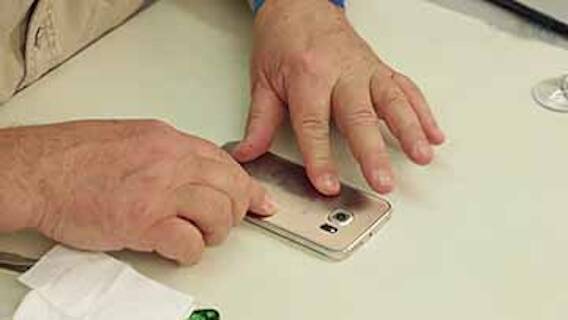

Legen Sie nun das Backcover auf Ihr Samsung Galaxy S6 edge. Drücken Sie es vorsichtig fest und achten Sie darauf, dass es passend aufliegt, damit es später nicht schief festgeklebt ist. Nun ist Ihr Smartphone wieder zusammengebaut und Sie sind fast mit der Reparatur fertig.

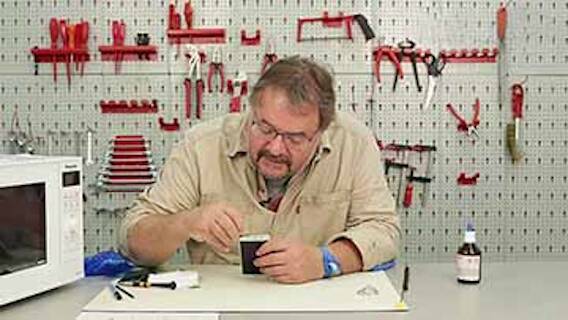

Als letztes müssen Sie nur noch den SIM-Schlitten wieder in Ihr Gerät einsetzen. Jetzt sind Sie fertig mit dem Samsung Galaxy S6 edge Displaytausch. Wenn Sie alles richtig gemacht haben, sollte Ihr Smartphone nun wieder wie gewohnt funktionieren.
