Reparaturanleitungen Smartphone Samsung Galaxy A5 (2016) Kopfhörerbuchse wechseln - Anleitung
Sie hören unterwegs gerne Musik oder Podcasts? Umso ärgerlicher, wenn die Samsung Galaxy A5 (2016) Kopfhörerbuchse kaputtgegangen ist. Nun stehen Sie vor der Frage, was nun zu tun ist. Bleibt Ihnen nur noch der Austausch der Buchse, finden Sie in dieser Reparaturanleitung alle dafür notwendigen Informationen. Zum einen können Sie sich einen Überblick über alle Komponenten Ihres A5 verschaffen. Außerdem finden Sie ein Reparaturvideo, das Ihnen im Detail zeigt, wie die A5 (2016) Kopfhörerbuchse ausgetauscht wird. Zusätzlich steht Ihnen eine Liste zur Verfügung, in der Sie alle notwendigen Werkzeuge und Ersatzteile finden und direkt bestellen können. Bevor Sie mit einer Eigenreparatur loslegen, sollten Sie wissen, dass Ihre Garantieansprüche dadurch verlorengehen und die Preise zwischen einer Selbst- und einer Profi-Reparatur vergleichen.
Samsung Galaxy A5 (2016) Kopfhörerbuchse in Eigenregie tauschen?
Bevor Sie mit dem Kopfhörerbuchsentausch starten, sollten Sie erst überprüfen, ob dieser wirklich notwendig ist. Dass Ihre Klinke nicht funktioniert, kann auch daran liegen, dass die Buchse verstopft ist. Stellen Sie beim Blick in die Öffnung fest, dass sich darin Verunreinigungen festgesetzt haben, versuchen Sie diese mit einem kleinen Pinsel oder ähnlichem herauszubefördern. Dann sollte der Anschluss wieder funktionieren. Ist die Buchse jedoch defekt, hilft meist nur der Austausch. Dieser ist etwas kniffliger, da Sie jede Menge Teile auseinanderbauen müssen. Wäge also vorher ab, ob Sie sich dies zutrauen. Wenn Sie über keinerlei Geduld oder Fingerspitzengefühl verfügen, sollten Sie über eine professionelle Handy Reparatur in einer Werkstatt nachdenken.
Samsung Galaxy A5 (2016) Kopfhörerbuchse wechseln - Anleitung
Das genaue Vorgehen beim Tausch der Samsung Galaxy A5 (2016) Kopfhörerbuchse wird in diesem Reparaturvideo erläutert.
Ehe Sie starten…
Legen Sie nicht einfach zwischen Tür und Angel mit dem Ladebuchsentausch los, sondern bereiten Sie sich vorher richtig darauf vor. Sehen Sie sich vorher das passende Reparaturvideo an und besorgen Sie sich das Werkzeug und die Ersatzteile, bevor Sie loslegen. So werden Sie nicht während der Reparatur unterbrochen.
Nutzen Sie eine Magnettafel für den Überblick
Bei der Galaxy A5 (2016) Reparatur müssen Sie einige Schrauben und andere Komponenten ausbauen. Damit Sie alles sicher ablegen und später wieder richtig zuordnen können, empfehlen wir die Verwendung einer beschreibbaren Magnettafel. Auf dieser können Sie eine Skizze Ihres Smartphones anlegen und die Komponenten ablegen.
Nehmen Sie Rücksicht auf statische Ladung
Wenn Sie an Ihrem Galaxy A5 (2016) schrauben, kann statische Ladung entstehen. Um zu verhindern, dass Kurzschlüsse entstehen, sollten Sie entsprechende Maßnahmen ergreifen. Ganz einfach ist es, zwischendurch einen Heizkörper zu berühren, um sich zu erden. Eine praktische Alternative bietet auch die ESD-Manschette.
A5 Verklebungen aufweichen
Die Rückwand vom A5 ist verklebt, deshalb müssen Sie zunächst diesen Kleber aufweichen, ehe Sie das Backcover abheben können. Erhitzen Sie dazu zwei Gelkissen für etwa viereinhalb Minuten in der Mikrowelle und legen Sie Ihr Handy zwischen die heißen Kissen. Das Ganze lassen Sie ca. eine Viertelstunde so liegen.
Galaxy Backcover abnehmen
Nun sollte sich die Rückwand vom Smartphone relativ einfach abnehmen lassen. Dafür können gut Spielkarten verwendet werden. Mit den dünnen Karten können Sie gut zwischen Backcover und Gehäuse gelangen. Fahren Sie dann einmal herum, bis sich die Rückwand überall ablösen lässt. Dann können Sie sie abnehmen.
SIM-Slot und SIM-Karte entnehmen
Bevor Sie im nächsten Schritt den Mittelrahmen ausbauen, müssen Sie nun den SIM-Schlitten aus dem Galaxy Smartphone herausnehmen. Dies ist ganz einfach, wenn Sie eine SIM-Pin zur Hilfe nehmen. Legen Sie SIM-Slot und SIM-Karte am besten mit auf der Magnettafel ab, um beides später wiederzufinden.
Mittelrahmen des A5 abschrauben
Jetzt benötigen Sie den Kreuzschlitz Schraubendreher. Mit diesem können Sie die zahlreichen kleinen Schrauben des Mittelrahmens herausdrehen. Legen Sie sie auf das Magnetpad, da Sie sie sonst sehr schnell aus den Augen verlieren können. Anschließend können Sie den Mittelrahmen abnehmen.
A5 Akku herausnehmen
Als nächstes können Sie sich dem Akku Ihres A5 (2016) widmen. Dieser hat keine Steckverbindung, Sie können ihn also so herausnehmen, ohne ein Flachbandkabel zu trennen. Nehmen Sie am besten einen Spudger und hebeln Sie den Akku behutsam aber mit etwas Kraft heraus. Sollte er schon schwach sein, können Sie ihn während dieser Reparatur mit austauschen.
Verbindungen der Flexkabel trennen
Die Kopfhörerbuchse ist – wie die Ladebuchse – fest auf dem unteren Flexkabel montiert. Daher müssen Sie dies komplett austauschen, es sei denn Sie möchten mit einem Lötkolben hantieren, was bei Fehlern zu Beschädigungen führen kann. Lösen Sie die Schraube des Flexkabels und trennen Sie die Steckverbindung.

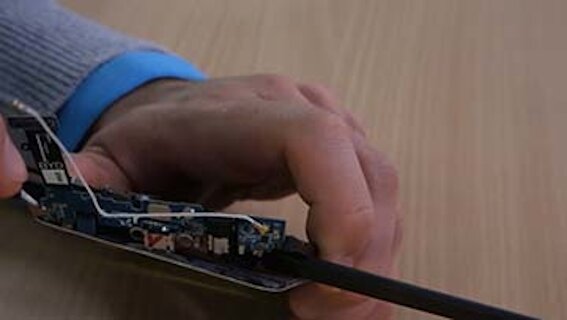

Displaykleber des A5 erwärmen
Damit Sie das Flexkabel entnehmen können, müssen Sie zunächst die damit verbundenen Softkeys lösen. Erhitzen Sie deshalb erneut Gelkissen, um den Displaykleber weich zu machen. Dann können Sie mithilfe der Karten das Display vorsichtig ein kleines Stück vom Gehäuse lösen, um die Softkeys trennen zu können.
Flexkabel mit Kopfhörerbuchse wechseln
Jetzt können Sie das Flexkabel austauschen. Achten Sie darauf, dass Sie das Ersatzteil korrekt einsetzten und alles richtig verbinden. Seien Sie dabei vorsichtig und achten Sie auf die Softkeys. Drehen Sie auch die Schraube wieder fest. Danach können Sie die anderen Komponenten ebenfalls wieder einsetzen und festdrehen.
Samsung Handy korrekt zusammenbauen
Nun ist es fast geschafft. Setzen Sie Akku und Mittelrahmen wieder ein und drehen Sie alle Schrauben fest. Dann noch den SIM-Slot einsetzen und am Schluss das Backcover schließen. Sollte es nicht mehr gut halten, können Sie ein neues Klebepad verwenden. Jetzt sollte Ihr A5 (2016) wieder funktionieren.
Häufige Fragen und Antworten
- Was für Werkzeug wird für den Wechsel der Samsung Galaxy A5 (2016) Kopfhörerbuchse gebraucht?
Um es für Sie so einfach wie möglich zu halten, finden Sie auf dieser Seite eine komplette Liste aller benötigten Werkzeuge und Ersatzteile und können diese auch direkt über die passenden Links bestellen.
- Verliere ich bei einem Tausch der Buchse in Eigenregie meine Garantieansprüche?
Bei einer Eigenreparatur verlieren Sie Ihre Garantie. Möchten Sie sie behalten, aber nicht beim Hersteller reparieren, können Sie bei WERTGARANTIE nach Werkstätten mit der Ersatzteilqualität A+ filtern.
- Gibt es originale Samsung Galaxy A5 (2016) Teile zu kaufen und worauf sollte ich achten?
Im Internet gibt es viele Anbieter für Handyteile, von Samsung können Sie auch Originalteile finden. Beachten Sie jedoch, dass nicht immer alle als original angegebenen Teile auch original sind. Um Ihnen einen Eindruck von der gebotenen Qualität zu verschaffen, können Sie sich Kundenrezensionen durchlesen und aus dem mittleren bis hohen Preissegment wählen.
- Muss ich für den Tausch der A5 (2016) Kopfhörerbuchse die SIM-Karte herausnehmen?
Um an die Kopfhörerbuchse des A5 zu gelangen, müssen jede Menge Komponenten ausgebaut werden. So unter anderem auch der Mittelrahmen. Dafür müssen Sie vorher den SIM-Slot mit der SIM-Karte entfernen.
- Was passiert während der A5 Reparatur mit persönlichen Daten?
Im Normalfall werden die privaten Daten während einer Handyreparatur nicht gelöscht. Jedoch birgt diese auch stets ein Risiko, daher sollten Sie unbedingt vorab ein Backup erstellen. Mehr Infos dazu gibt es im Artikel Datensicherung.
